閥體材質：碳鋼襯氟、不銹鋼襯氟
內襯材料：聚四氟（塑料王PTFE）
公稱通徑：DN15~250mm
適用壓力：0～0.1mpa、0.6mpa、1.6mpa
適用介質：強酸堿、鹽及氧化劑、腐蝕性介質等
使用溫度：0～150℃
連接方式：法蘭
控制方式：常閉式、常開式（可特制長期通電）
電源電壓：AC220v、DC24v特殊電壓可以定制
接線方式：引線式、插頭式
防護性能：防塵、防水、防爆
防爆等級：DIIBT4

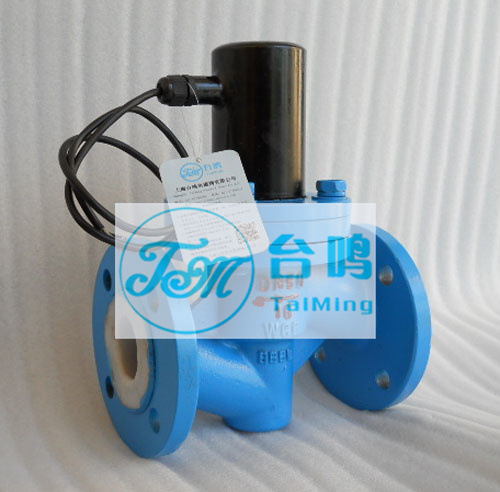

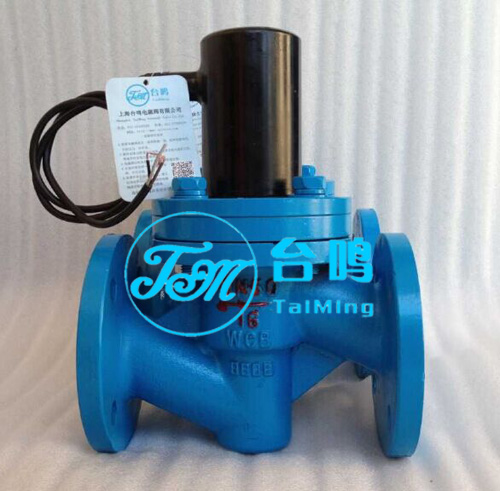

襯四氟防爆電磁閥產品概述：
臺鳴牌碳鋼襯四氟電磁閥所有部件均可根據不同的化學介質選用不同的高分子材料制造，復位彈簧、動鐵芯等金屬件設置在介質外，與腐蝕性流體完全隔離，實現了結構上真正的耐腐蝕。
產品特點：
結構新穎、工藝獨特、適應范圍廣、壽命長、耐高壓、耐高溫、耐腐蝕性強、使用溫度高達150℃
應用范圍：
襯四氟電磁閥可適用任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質；是石油化工、電力裝備、醫療機械、化學試劑廠、化學分析儀器、污水處理設備、科研儀器等強酸強堿自動控制系統中的配套產品。
工作原理：
常閉：當線圈通電時，電磁鐵芯吸合，打開主閥口，介質流通；
當線圈斷電時，主閥口關閉，介質截止；
常開：當線圈通電時，電磁鐵芯吸合，關閉主閥口，介質截止；
當線圈斷電時，主閥口打開，介質流通；
外形尺寸：
型號規格
通徑
[mm]工作壓力
電壓
外形尺寸[mm]
法蘭間距L
高度H
連接孔
TM54-15CF
DN15
0.1MPa
0.6MPa
1.6MPaAC220V
AC36V
DC24V
AC110V130
210
4-14
TM54-20CF
DN20
150
215
4-14
TM54-25CF
DN25
160
220
4-14
TM54-32CF
DN32
180
240
4-18
TM54-40CF
DN40
200
260
4-18
TM54-50CF
DN50
230
275
4-18
TM54-65CF
DN65
290
300
4-18
TM54-80CF
DN80
310
320
8-18
TM54-100CF
DN100
350
340
8-18
TM54-125CF
DN125
400
380
8-18
TM54-150CF
DN150
480
425
8-23
TM54-200CF
DN200
600
485
12-23
TM54-250CF
DN250
620
540
12-26
備注：1、流體若含有雜質，應在電磁閥前端管路上安裝過濾閥（濾網≥60目），且無凝固或結晶現象；
2、其他規格及要求可以定做；
